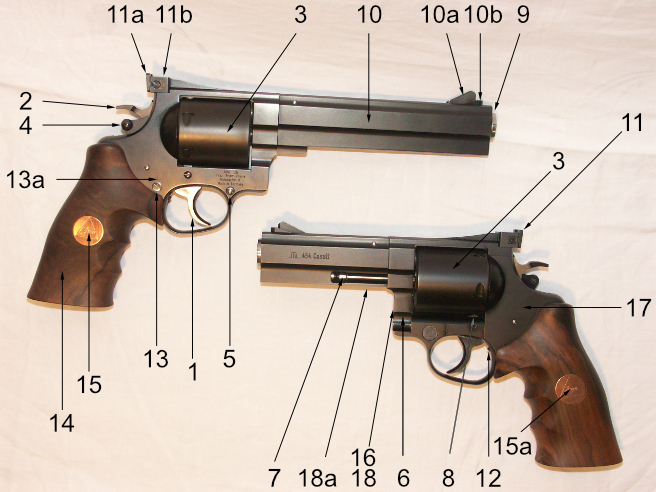

Revolver Bedienungselemente
Positionen | Beschreibung | Positionen | Beschreibung |
1 | Abzug | 11b | Visierblock-Schraube |
2 | Schlagstück | 12 | Triggerstop |
3 | Trommel | 13 | Abzugsgewicht-Verstellung |
4 | Trommel-Ausschwenkknopf | 13a | Skala Abzugsgewicht |
5 | Trommel-Entriegelung | 14 | Griffschale |
6 | Kran, mit Kaliberbezeichnung | 15 | JTL - Emblem |
7 | Trommel-Achse | 15a | Magnet - JTL - Emblem |
8 | Trommel-Sperre | 16 | Herstellungsnummer (verdeckt vom Kran: Ausschwenken) |
9 | Lauf | 17 | Schloß-Abdeckplatte |
10 | Laufeinheit mit Korn | 18 | Amtliches Beschußzeichen (nur Wechselsystem, unter Kran) |
10a | Wechselkorn | 18a | Amtliches Beschußzeichen (nur Festkaliber) |
10b | Höhenverstellungskorn | | |
11 | Mikrometer-Visier | | |
11a | Kimmenblatt-Verstellung Seite | | |
